Правилното инсталиране на заварени тръби е от решаващо значение за осигуряване на безопасността, ефективността и дълготрайността на всяка тръбопроводна система. Като доверен доставчик на заварени тръби, ние разбираме значението на правилните процедури за монтаж. В този блог ще ви преведем през ключовите стъпки и съображения за правилно инсталиране на заварени тръби.
Предварителна инсталационна подготовка

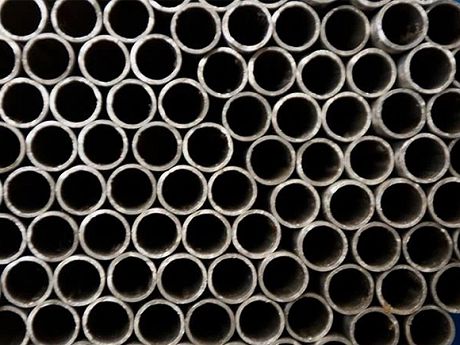

Преди да започнете инсталационния процес, трябва да се подготвите добре. Първо, трябва внимателно да изберете правилния тип заварени тръби за вашия проект. Предлагаме широка гама от заварени тръби, като напрJIS G3444 Конструкционна стоманена тръба,ASTM A512 Механична тръба, иJIS G3454 тръба от въглеродна стомана. Всеки тип има свои уникални свойства и е подходящ за различни приложения. Например JIS G3444 структурна стоманена тръба често се използва в строителни проекти поради високата си здравина и издръжливост, докато механичната тръба ASTM A512 е идеална за приложения в машиностроенето, където се изисква прецизност.
Огледайте тръбите при пристигането. Проверете за видими повреди, като вдлъбнатини, драскотини или пукнатини. Повредените тръби трябва да се сменят незабавно, за да се избегнат потенциални проблеми по време на монтажа и при дългосрочната експлоатация на системата. Измерете дължината и диаметъра на тръбите, за да сте сигурни, че отговарят на спецификациите на проекта.
Подгответе мястото за монтаж. Почистете района от всякакви отломки, препятствия или разхлабени материали. Уверете се, че земята или опорната конструкция са равни и стабилни. Ако тръбите ще бъдат монтирани под земята, уверете се, че изкопът е изкопан на правилната дълбочина и ширина, а страните са правилно наклонени, за да се предотврати срутване.
Рязане на тръби и скосяване
След като тръбите са избрани и проверени, следващата стъпка е нарязването им до подходящата дължина. Използвайте подходящ режещ инструмент, като нож за тръби или трион. За точни разрези маркирайте линията на рязане върху тръбата с помощта на измервателна лента и маркер. При рязане се уверете, че срезът е перпендикулярен на оста на тръбата, за да осигурите правилно прилягане по време на заваряване.
След рязане скосете краищата на тръбите. Скосяването е важно, тъй като позволява по-добро проникване по време на процеса на заваряване, което води до по-здрави заварки. Ъгълът на скосяване обикновено варира от 30° до 45°, в зависимост от дебелината на тръбата и метода на заваряване. Използвайте машина за скосяване или мелница, за да създадете скосяване. Уверете се, че скосяването е гладко и без грапавини или груби ръбове.
Монтаж и подравняване на тръби
Правилното монтиране и подравняване на тръбите са от решаващо значение за успешната инсталация. Използвайте фитинги за тръби, като колена, тройници и съединители, за да свържете тръбите под необходимите ъгли и кръстовища. Изберете фитингите, които са съвместими с типа и размера на тръбата.
Преди заваряване временно сглобете тръбите и фитингите, за да проверите подравняването. Използвайте инструменти за подравняване, като скоби и подравняващи пръти, за да сте сигурни, че тръбите са в права линия и фугите са правилно подравнени. Неправилно подравнените тръби могат да доведат до слаби заварки и потенциални течове в системата.
Процес на заваряване
Заваряването е най-важната стъпка при монтажа на заварени тръби. Има няколко налични метода за заваряване, като електродъгово заваряване с екранирана метална дъга (SMAW), електродъгово заваряване с газ (GMAW) и електродъгово заваряване под флюс (SAW). Изборът на метод на заваряване зависи от фактори като материала на тръбата, дебелината и изискванията на проекта.
За SMAW това е универсален метод на заваряване, който може да се използва в различни среди. Въпреки това е необходим опитен заварчик за управление на дъгата и електрода. GMAW е по-бърз и по-ефективен метод, особено за тънкостенни тръби. Той използва консумативен електрод и защитен газ за защита на заваръчния шев от окисление. SAW се използва обикновено за тръби с голям диаметър и дебели стени. Предлага висококачествени заварки с дълбоко проникване.
Преди да започнете процеса на заваряване, почистете краищата на тръбите и скосените повърхности, за да отстраните всякаква ръжда, масло или мръсотия. Това помага да се осигури чиста и здрава заварка. Следвайте внимателно спецификациите на процедурата за заваряване (WPS). WPS включва информация като заваръчен ток, напрежение, скорост на заваряване и вида на използвания добавъчен метал.
По време на заваряване поддържайте постоянна скорост на заваряване и дължина на дъгата. Уверете се, че заваръчният ръб е еднороден и без дефекти, като порьозност, пукнатини или липса на стопяване. След заваряване оставете заваръчния шев да се охлади естествено. Не охлаждайте заваръчния шев с вода, тъй като това може да причини вътрешни напрежения и да намали здравината на заваръчния шев.
Проверка на заваръчните шевове
След заваряване проверете внимателно заваръчните шевове. Визуалната проверка е първата стъпка. Проверете за видими дефекти, като пукнатини, порьозност или непълно сливане. Използвайте лупа, ако е необходимо, за да откриете малки дефекти.
В допълнение към визуалната проверка могат да се използват методи за безразрушителен контрол (NDT), за да се гарантира качеството на заваръчните шевове. Общите методи за NDT включват ултразвуково изследване (UT), радиографско изследване (RT) и изследване с магнитни частици (MT). UT се използва за откриване на вътрешни дефекти в заваръчния шев, като пукнатини и липса на стопяване. RT използва рентгенови лъчи или гама лъчи, за да създаде изображение на вътрешната структура на заваръчния шев. MT е подходящ за откриване на повърхностни и близки до повърхността дефекти във феромагнитни материали.
Ако по време на проверката бъдат открити дефекти, заваръчните шевове трябва да бъдат незабавно поправени. Процесът на ремонт трябва да следва същата процедура на заваряване като оригиналната заварка.
Тръбна опора и укрепване
Правилната опора и укрепване на тръбите са от съществено значение за предотвратяване на провисване, вибрации и движение. Монтирайте тръбни опори на равни интервали по дължината на тръбите. Разстоянието между опорите зависи от фактори като диаметъра на тръбата, материала и вида на течността или газа, протичащи през тръбите.
Използвайте различни видове опори за тръби, като закачалки, скоби и скоби, в зависимост от изискванията за монтаж. Например, закачалки обикновено се използват за надземни тръби, докато скоби се използват за закрепване на тръби към носеща конструкция.
В допълнение към опората, в някои случаи може да се наложи укрепване, за да се предотврати странично движение на тръбите. Укрепването може да бъде постигнато с помощта на подпори, скоби или скоби. Уверете се, че скобите са правилно монтирани и затегнати, за да осигурят адекватна опора.
Тестване под налягане
След като тръбите са монтирани, заварени и поддържани, направете тест за налягане. Изпитването под налягане се използва за проверка на целостта на заварените съединения и цялата тръбопроводна система. Напълнете тръбите с тестов флуид, обикновено вода, и херметизирайте системата до определено налягане. Тестовото налягане обикновено е по-високо от нормалното работно налягане на системата, за да се гарантира, че тръбите и заваръчните шевове могат да издържат на налягането.
Следете налягането по време на теста. Ако има значителен спад на налягането, това показва теч в системата. Проверете всички стави и връзки за течове. Използвайте сапунен разтвор, за да откриете малки течове. Ако се открие теч, маркирайте мястото и поправете фугата.
След като тестът за налягане е успешен, източете тестовата течност от тръбите и ги подсушете старателно, преди да пуснете системата в експлоатация.
Слединсталационна поддръжка
Правилната поддръжка след монтажа е важна, за да се гарантира дългосрочната работа на заварените тръби. Редовно проверявайте тръбите и заваръчните шевове за признаци на корозия, износване или повреда. Проверете тръбните опори и скобите, за да се уверите, че все още са в добро състояние.
Ако се открие корозия, нанесете подходящо антикорозионно покритие върху засегнатите зони. За тръби, инсталирани в тежка среда, обмислете използването на устойчиви на корозия материали или допълнителни защитни мерки.
В заключение, правилното инсталиране на заварени тръби изисква внимателно планиране, подходяща подготовка и стриктно спазване на процедурите за монтаж. Като доставчик на заварени тръби, ние се ангажираме да предоставяме висококачествени тръби и техническа поддръжка, за да ви помогнем да постигнете успешен монтаж. Ако имате някакви въпроси или се нуждаете от допълнителна помощ с вашия проект за монтаж на заварени тръби, или ако се интересувате от закупуването на нашите продукти, моля не се колебайте да се свържете с нас за доставка и преговори.
Референции
- Наръчник по заваряване, Американско дружество по заваряване
- Ръководство за монтаж на тръби, Асоциация на производителите на тръби
- Стандарти за изпитване под налягане, Международна организация по стандартизация (ISO)
